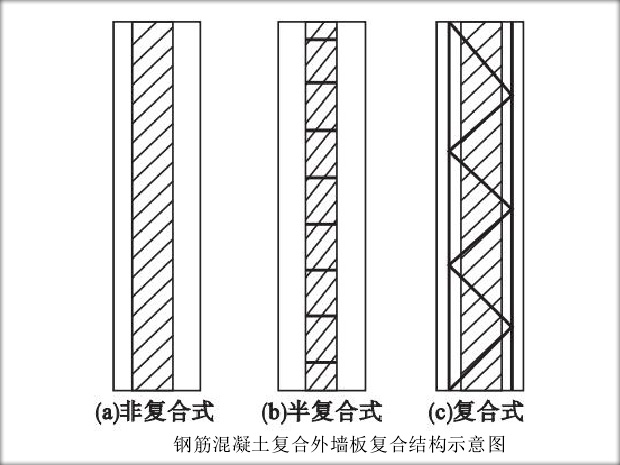

鋼筋混凝土復合外墻板主要是由外部的鋼筋混凝土結構承重層和內部的夾芯保溫層組合而成的墻板結構，典型的構造有如下圖三種復合形式。鋼筋混凝土復合外墻板根據夾芯保溫層所用材料的不同，有承重混凝土巖棉復合外墻板、混凝土膨脹珍珠巖復合外墻板和三種類型的復合外墻板。

一、 鋼筋混凝土復合外墻板施工工效

(1) 一體化墻體吊裝安裝，施工速度快;

(2) 施工工序較多;

(3) 需大型吊裝機械進行吊裝安裝，多工種人員協同合作，對吊裝操作的安全性提出較高要求。

二、 施工注意事項：

(1) 運輸、吊裝操作過程中，應避免損壞外墻板防水構造，如有損壞，應及時修補;

(2) 外墻板盡可能一次安裝到位，安裝過程中保護好砂漿找平層，同時避免生拉硬撬;

(3) 安裝外墻板時，不得劇烈碰撞已安裝好的周邊構件;

(4) 墻板混凝土在吊裝前要檢查是否達到吊裝強度;

(5) 構件吊裝前，應檢查構件型號、位置是否正確，節點錨固是否符合規定，構件有無損壞，若出現差錯，及時處理;

(6) 構件接頭的鍵槽混凝土的澆筑、養護需符合要求;

(7) 吊裝前，檢查外墻板防水構造作法是否符合設計要求;

(8) 構件接頭中鍵槽鋼筋接頭，捻縫作法，應符合規定;

(9) 焊縫長度符合要求，表面應平整光潔，并且無其他質量問題。

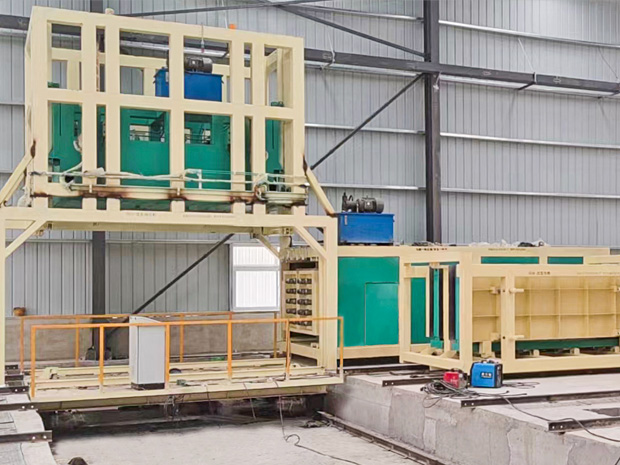

三、 瑪納公司復合保溫外墻板生產線簡介

此線是以“清華體系”建筑為服務對象而研制的實用型自動化生產線。此線可柔性共線生產下列產品：

清華“雙向孔剪力墻板”、清華低能耗復合保溫板、框架結構“外墻掛(嵌)板”、疊合墻板“空心模殼”、通用裝配式“整間大墻板”、此線可滿足主要豎向構件的生產需求。

該系統采用模塊化控制,實現新型復合保溫外墻板的工業化生產,采用大立模成型技術，外加T型集成架子母模技術(系瑪納技術),其優點:

(1) 極大提高生產效率，減少占地面積(生產車間面積是平模生產線1/4);

(2) 成型墻板幾何尺寸準確，生產靈活(可靈活布置門窗位置);

(3) 生產PC外墻板及PC內墻板的多用途需要;

(4) 可方便生產復合保溫夾芯外墻板(生產三明治板只需增加定位模塊,定位精準)

(5) 機械化程度高,減少用工量,降低勞動強度(用工量是平模線的1/2)

(6) 滿足高品質、機械化、大規模生產需求。

四、 該生產線主要組成設備：

(1) 成型主模(不漏漿及大剛度技術，每模成型4塊墻板)

(2) T型集成架(每個T型集成架可放置2塊墻板)

(3) 布料系統(可控布料機)

(4) 上成型系統(實現墻板上面成型)

(5) 推板機構(集合出板及隔板清理復合技術)

(6) 接板機(接放推板機推入的T型集成架)

五、 結語

復合保溫外墻板作為主要的預制構件，在工廠預制完成，在施工現場對其進行組裝，以工廠化、標準化、集成化和通用化為基本特征、以住宅通用體系的集成技術和裝配式工業化生產方式來建造的住宅。以工業化的生產方式生產住宅，能提高生產率、提高質量、縮短工期、減少現場濕作業、節能減排、減少對技能型勞動力的需求，促進住宅業的可持續發展。
